用途和性能
截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。
截止閥，也叫截門，是使用廣泛的一種閥門之一，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

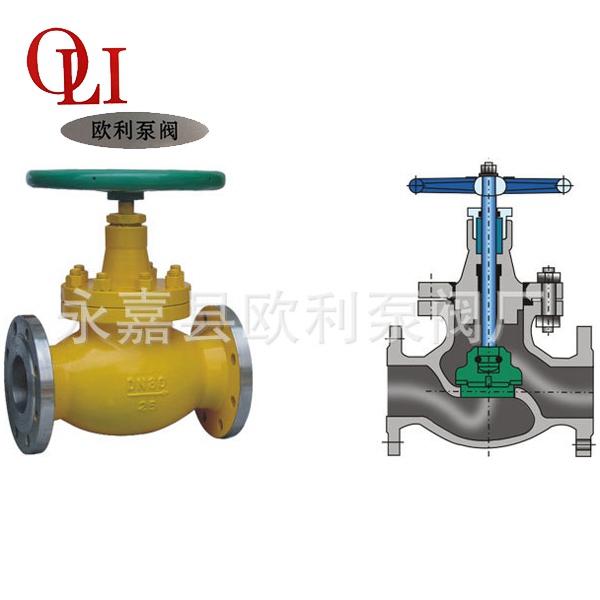

二、操作原理和結構說明 ：
1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥 桿提到 高點上密封起作用
2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用
3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好
氨用截止閥主要零件材料：
| 壓力等級 | 常溫試驗壓力（Mpa) | |||
殼體 | 密封 | 上密封試驗 | ||
公稱壓力(Mpa) | 1.6 | 2.4 | 1.76 | 1.76 |
2.5 | 3.75 | 2.75 | 2.75 | |
4.0 | 6.0 | 4.4 | 4.4 | |
適用溫度 | -40~+80℃ | |||
適用介質 | 氣氨，液氨， 液化石油氣等 | |||
零件名稱 | 材料 |
閥體閥蓋 | WCB LCB CF8 |
閥桿 | Cr13 F304 |
閥瓣 | 尼龍1010 F4巴氏合金（B） |
閥桿螺母 | Cr13 F304 |
填料 | 聚四氟乙烯+丁晴橡膠 |
墊片 | XB450 |
手輪 | 球墨鑄鐵 |
氨用截止閥主要外形尺寸和連接尺寸:
DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Φ14 | 207 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-Φ14 | 217 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | 219 | 120 |
32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-Φ18 | 280 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 330 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | 350 | 240 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | 400 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | 430 | 320 |
100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-Φ23 | 465 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-Φ25 | 558 | 400 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | 611 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | 710 | 450 |
